在電力系統中，三相變壓器作為電能傳輸和分配的核心設備，其變比準確性直接影響電力系統的穩定運行與電能質量。依據《電力設

備預防性試驗規程》（DL/T 596 - 2021）、《電氣裝置安裝工程 電力變壓器、油浸電抗器、互感器施工及驗收規范》（GB 50148

- 2010）等標準，使用變壓器變比測試儀開展三相變壓器變比試驗，需嚴格把控試驗全流程，確保測試結果準確可靠。本文將從試驗

前準備、接線操作、參數設定、測試流程、數據處理及常見問題處理等方面進行詳細闡述。?

一、試驗前準備?

（一）儀器設備檢查?

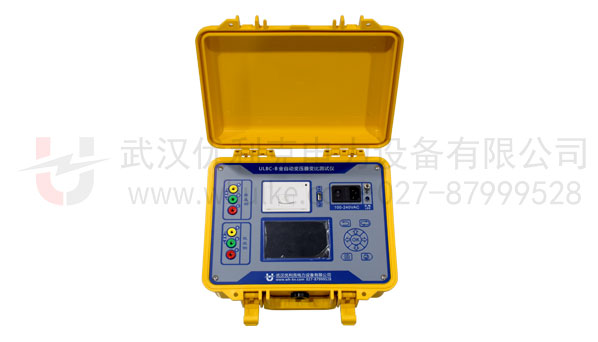

變壓器變比測試儀：檢查測試儀外觀是否完好，無明顯損傷、變形。確認儀器各功能按鍵、顯示屏、接口等部件正常工作。使用前，

需查看儀器是否在有效期內完成校準，確保測量精度符合要求，一般要求變比測量誤差不超過 ±0.2%。?

輔助設備：準備好合適規格的測試線，確保其絕緣性能良好，無破損、老化現象；配備精度合適的萬用表，用于測試前對變壓器繞組

直流電阻的初步測量，以判斷繞組是否存在開路、短路等故障；準備好絕緣手套、絕緣墊等安全防護用具，保障試驗人員安全。?

（二）變壓器檢查?

外觀檢查：檢查變壓器外殼是否完好，無漏油、滲油現象；套管表面清潔，無裂紋、破損及放電痕跡；分接開關位置正確，操作靈

活，擋位標識清晰。?

資料核對：核對變壓器的銘牌參數，包括額定容量、額定電壓、繞組聯結組別等信息，確保與實際設備一致。同時，查閱變壓器的歷

史試驗記錄，了解其以往的變比測試數據及運行狀況，以便與本次試驗結果進行對比分析。?

繞組狀態確認：使用萬用表測量各繞組的直流電阻，初步判斷繞組是否存在故障。若直流電阻值與出廠值或上次試驗值相比，變化超

過 2%，需進一步檢查繞組連接是否牢固，是否存在斷股等問題。在測量前，應將變壓器各繞組充分放電，避免殘余電荷影響測量結

果。?

（三）環境要求?

試驗應在清潔、干燥、無導電塵埃、無腐蝕性氣體的室內或室外干燥場所進行。環境溫度宜在 5℃ - 40℃之間，相對濕度不超過

80%。若環境條件不滿足要求，可能會導致測試數據不準確，甚至影響儀器和設備的安全。例如，在高濕度環境下，變壓器絕緣表面

可能會出現凝露，影響測試結果。?


二、接線操作?

（一）測試儀接線?

將變壓器變比測試儀的電源插頭插入穩定的交流電源插座，確保接地良好。?

根據變壓器的繞組聯結組別，選擇合適的測試線連接測試儀的輸出端和輸入端。一般情況下，測試儀有 A、B、C 三相輸出端和 a、

b、c 三相輸入端，分別對應變壓器的高壓側和低壓側。對于 Yyn0 聯結組別的變壓器，將測試儀的 A、B、C 端分別連接變壓器高壓

側的 A、B、C 三相，a、b、c 端分別連接低壓側的 a、b、c 三相；對于 Yd11 聯結組別的變壓器，除了進行上述連接外，還需注意

相位關系，確保接線正確。?

（二）變壓器接線?

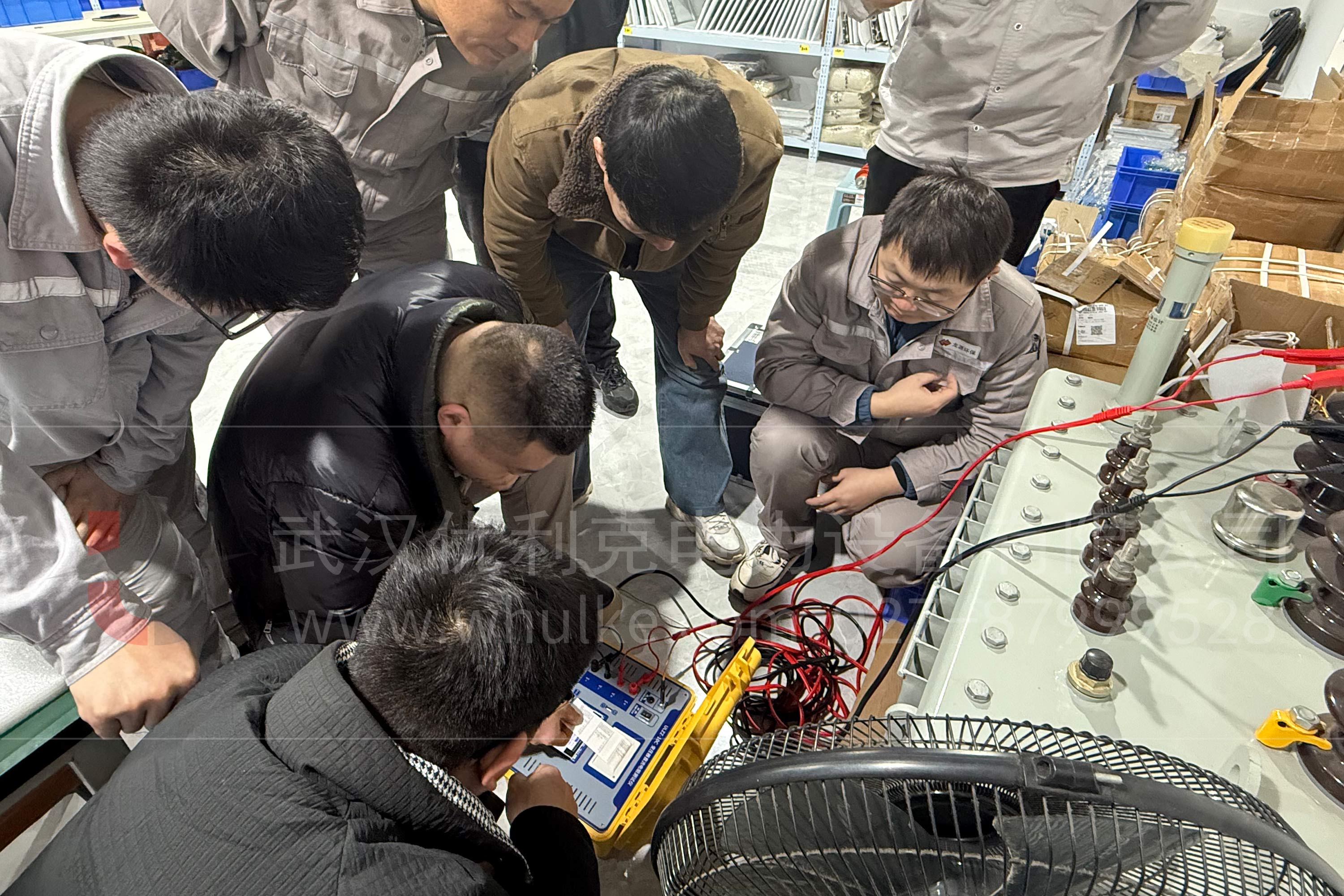

高壓側接線：將測試儀的高壓側測試線牢固連接到變壓器高壓側的套管端子上，連接時需注意端子的清潔，避免因接觸不良導致測試

誤差。對于分接開關處于不同擋位的情況，需分別進行接線測試，確保每個擋位的變比都符合要求。?

低壓側接線：同樣，將測試儀的低壓側測試線連接到變壓器低壓側的套管端子上。在接線過程中，要防止測試線相互纏繞或短路，影

響測試結果。同時，確保變壓器的中性點可靠接地，若變壓器為三角形聯結，則無需連接中性點。?

（三）接線檢查?

接線完成后，仔細檢查所有接線是否正確、牢固。使用萬用表測量測試線之間的電阻，確認無短路現象。同時，檢查測試儀的接線端

子與測試線的連接是否緊密，避免因松動導致接觸電阻增大，影響測試準確性。?




三、參數設定?

（一）基本參數設置?

額定電壓設置：根據變壓器銘牌上的額定電壓值，在測試儀上準確設置高壓側和低壓側的額定電壓。例如，對于一臺高壓側額定電壓

為 10kV，低壓側額定電壓為 0.4kV 的變壓器，需在測試儀上分別設置相應的電壓值。?

聯結組別設置：按照變壓器實際的繞組聯結組別，在測試儀上選擇對應的選項。常見的聯結組別包括 Yyn0、Yd11、Dyn11 等。正

確設置聯結組別是確保測試結果準確的關鍵，若設置錯誤，將導致變比計算錯誤。?

分接擋位設置：如果變壓器帶有分接開關，需根據實際的分接擋位在測試儀上進行設置。對于有載調壓變壓器，可通過操作分接開

關，依次設置不同的擋位進行測試，記錄每個擋位的變比數據。?

（二）測試模式選擇?

根據試驗需求，選擇合適的測試模式。一般變壓器變比測試儀具有自動測試和手動測試兩種模式。自動測試模式適用于常規的變比測

試，操作簡便，測試速度快；手動測試模式則適用于特殊情況下的測試，如對測試過程進行詳細觀察和分析時使用。在大多數情況

下，優先選擇自動測試模式，以提高測試效率。?


四、測試流程?

（一）啟動測試?

完成接線和參數設定后，啟動變壓器變比測試儀。在啟動前，再次確認所有接線和參數設置無誤。啟動后，儀器將自動進行自檢，檢

查內部電路和傳感器是否正常工作。若自檢過程中出現故障提示，需立即停止測試，檢查儀器故障原因并排除后，方可重新進行測

試。?

（二）數據測量?

在自動測試模式下，測試儀將按照設定的參數，自動施加測試電壓，測量高壓側和低壓側的電壓值，并計算出變比值。測試過程中，

儀器顯示屏將實時顯示測試進度和測量數據。?

對于手動測試模式，需手動控制測試電壓的施加和測量過程。在施加電壓時，應緩慢升壓，避免電壓沖擊對變壓器和儀器造成損壞。

同時，密切觀察測試儀的測量數據，待數據穩定后進行記錄。?

（三）重復測試?

為確保測試結果的準確性和可靠性，對同一變壓器的同一擋位，需進行至少三次重復測試。每次測試間隔時間不宜過短，一般間隔 1

- 2 分鐘，以便讓變壓器繞組充分放電和恢復。計算三次測試結果的平均值，作為該擋位的最終變比測試值。
?

五、數據處理?

（一）數據記錄?

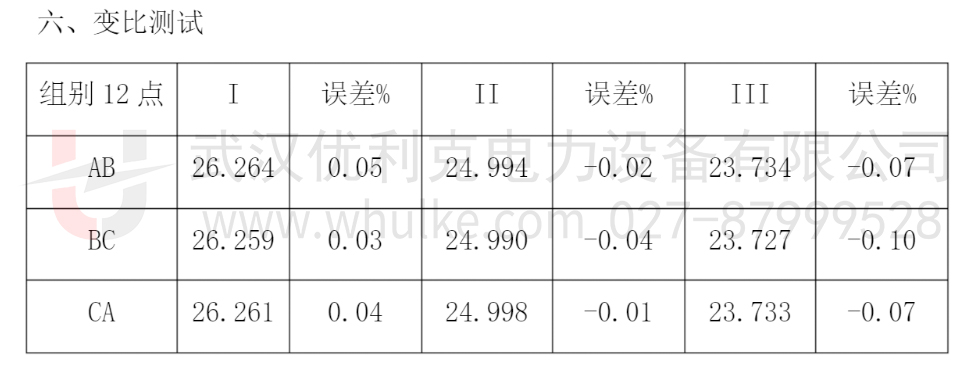

將每次測試得到的高壓側電壓、低壓側電壓、變比值以及分接擋位等數據，準確記錄在試驗記錄表中。記錄時需注明測試時間、環境

溫度、濕度等信息，以便后續分析。同時，確保數據記錄清晰、準確，避免涂改和錯誤。?

（二）數據分析?

變比計算：根據測量得到的高壓側電壓和低壓側電壓，使用公式 ?


計算變比值，并與測試儀自動計算的結果進行核對，確保計算無誤。?

結果判斷：將計算得到的變比值與變壓器銘牌上的額定變比值進行比較，誤差應符合相關標準要求。一般情況下，額定變比小于等于

3 的變壓器，變比允許誤差為 ±1%；額定變比大于 3 的變壓器，變比允許誤差為 ±0.5%。若測試結果超出允許誤差范圍，需分析原

因，可能是接線錯誤、儀器故障、變壓器內部故障等，需重新檢查接線、校準儀器或?qū)ψ儔浩鬟M行進一步檢查。?

與歷史數據對比：查閱變壓器的歷史變比測試記錄，將本次測試結果與以往數據進行對比分析。若變比出現明顯變化，且排除了測試

誤差等因素，可能表明變壓器內部繞組存在匝間短路、分接開關接觸不良等故障，需及時安排進一步的診斷和處理。?

（三）試驗報告編制?

根據測試數據和分析結果，編制詳細的三相變壓器變比試驗報告。報告內容應包括：?

試驗概況：試驗目的、試驗依據、試驗時間、試驗地點、試驗人員等信息。?

設備信息：變壓器的型號、規格、銘牌參數、制造廠家、出廠日期等。?

試驗數據：各分接擋位的測試數據，包括高壓側電壓、低壓側電壓、計算變比值、測試儀顯示變比值等。?

結果分析：對測試結果進行分析，判斷變比是否符合標準要求，與歷史數據對比情況，是否存在異常等。?

結論與建議：根據試驗結果，給出明確的試驗結論，如變壓器變比是否合格。若存在問題，提出相應的處理建議，如對變壓器進行檢

修、更換分接開關等。?

附錄：附上試驗原始記錄、儀器校準證書等相關資料。?

六、常見問題處理?

（一）測試數據異常?

數據波動大：若測試過程中數據波動較大，可能是測試線接觸不良、儀器接地不良或周圍存在電磁干擾等原因?qū)е隆Ｊ紫葯z查測試線

連接是否牢固，重新插拔測試線確保接觸良好；其次檢查儀器接地是否可靠，確保接地電阻符合要求；最后，排除周圍電磁干擾源，

如遠離大型電機、變壓器等設備。?

變比誤差超差：當變比誤差超出允許范圍時，先檢查接線是否正確，重新核對聯結組別和分接擋位設置；若接線無誤，檢查儀器是否

校準過期，必要時對儀器進行校準；若儀器正常，可能是變壓器內部故障，如繞組匝間短路、分接開關故障等，需進一步進行繞組直

流電阻測試、絕緣電阻測試等試驗，以確定故障原因。?

（二）儀器故障?

無法開機：檢查儀器電源插頭是否插好，電源插座是否有電；若電源正常，可能是儀器內部電源模塊故障，需聯系廠家進行維修。?

顯示異常：如顯示屏無顯示、顯示亂碼等，可能是顯示屏故障或儀器內部電路問題。先嘗試重啟儀器，若問題仍未解決，需專業人員

對儀器進行檢修。?

（三）其他問題?

在試驗過程中，若發生變壓器異常聲響、冒煙、起火等緊急情況，應立即切斷電源，使用干粉滅火器等消防器材進行滅火，并及時報

告相關部門進行處理。?

通過嚴格遵循上述基于變壓器變比測試儀的三相變壓器變比試驗技術全流程，能夠有效保障試驗的準確性、可靠性和安全性，為三相

變壓器的安全穩定運行提供有力的技術支持。在實際工作中，試驗人員應不斷積累經驗，提高專業技能，確保試驗工作的高質量完

成。
